Mapa do celów projektowych
Gdańsk · Gdynia · Trójmiasto
EAST Geodezja | Mapy do celów projektowych. Nie każda mapa do celów projektowych jest sobie równa.

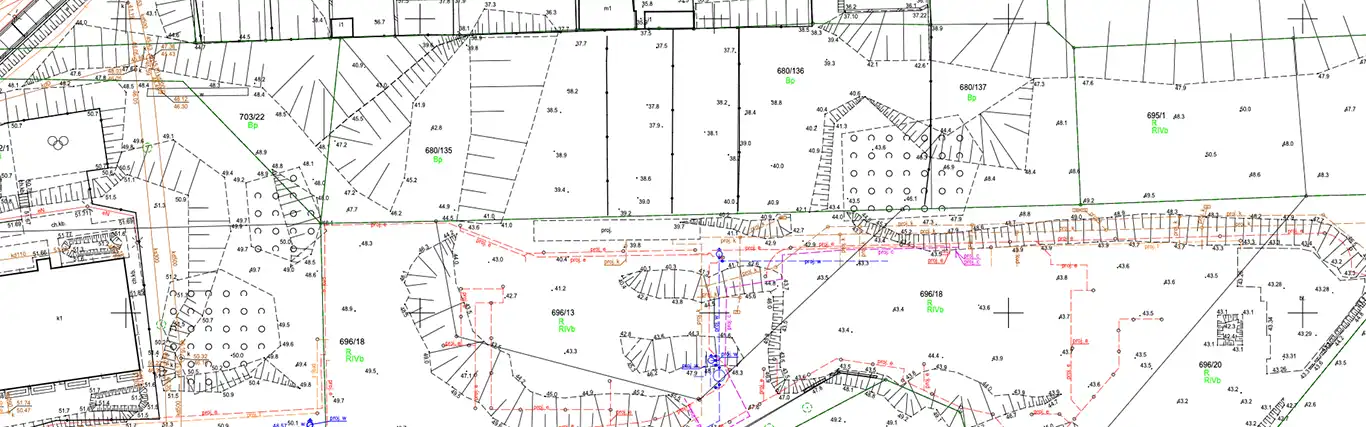

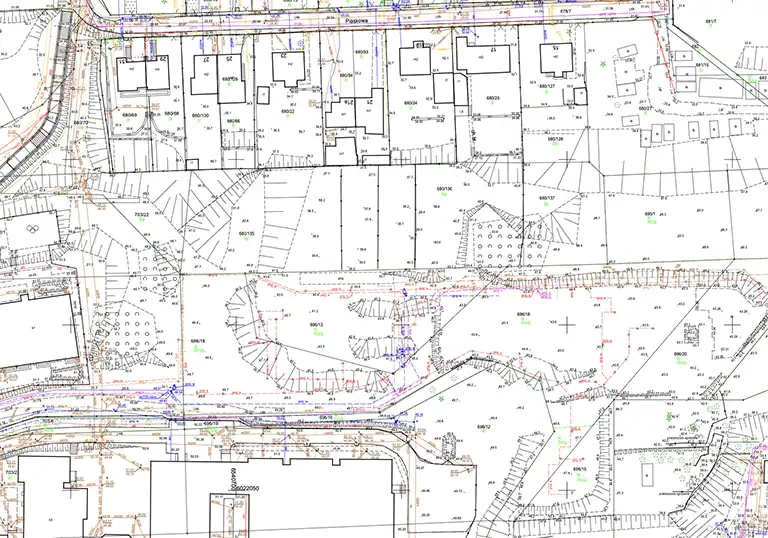

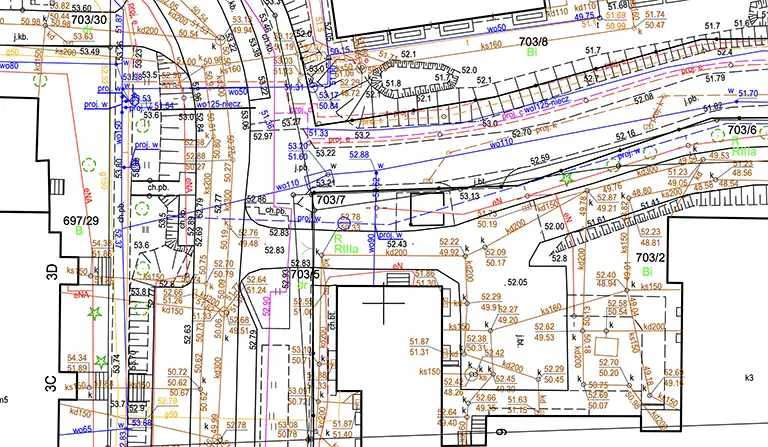

Mapa do celów projektowych: co zawiera?
Mapa do celów projektowych jest niezbędna do uzyskania pozwolenia na budowę i stanowi uszczegółowioną część mapy zasadniczej, zawierającą dodatkowe dane z aktualnych pomiarów terenowych. Bez niej nie można przeprowadzić procedury administracyjnej zakończonej wydaniem decyzji o pozwoleniu na budowę.
Mapa ta musi spełniać ścisłe standardy określone przepisami prawa i stanowi podstawowy załącznik do projektu budowlanego. W Gdańsku stosuje się układy współrzędnych „2000″ oraz archiwalny układ lokalny „Gdańsk 70″. Mapa do celów projektowych jest wykorzystywana również w zarządzaniu ładem przestrzennym oraz planowaniu infrastruktury, np. nowych dróg rowerowych.
Nasz zespół wprowadził standardy sporządzenia map tak, aby spełniały standardy rozporządzenia Ministra Rozwoju.
Każda nasza mapa do celów projektowych:
Obszar opracowania
Wykonuje się dla obszaru wskazanego w zgłoszeniu prac geodezyjnych, obejmującego obszar niezbędny do sporządzenia dokumentacji projektowej. Zwyczajowo niektórzy projektanci proszą o pas 30 m wokół niej.
Materiały i pomiary
Podczas sporządzania wykorzystujemy materiały udostępnione z zasobu, uzupełniamy je wynikami wykonanych pomiarów terenowych, opracowaniami planistycznymi i innymi dokumentami dotyczącymi obszaru projektowanego zamierzenia budowlanego.
Podpis kwalifikowany
W postaci elektronicznej jest opatrzona podpisem kwalifikowanym.
Formaty cyfrowe

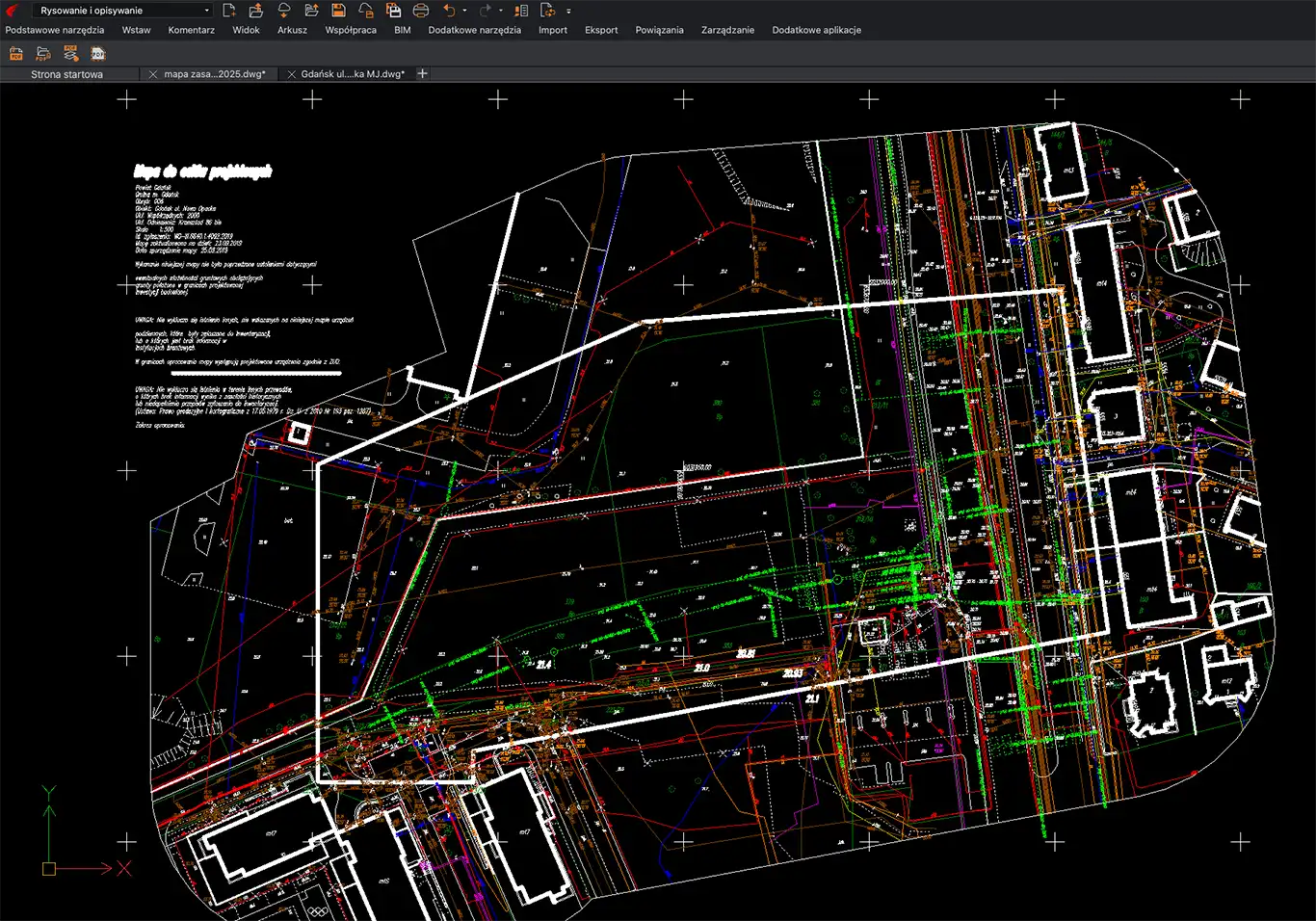

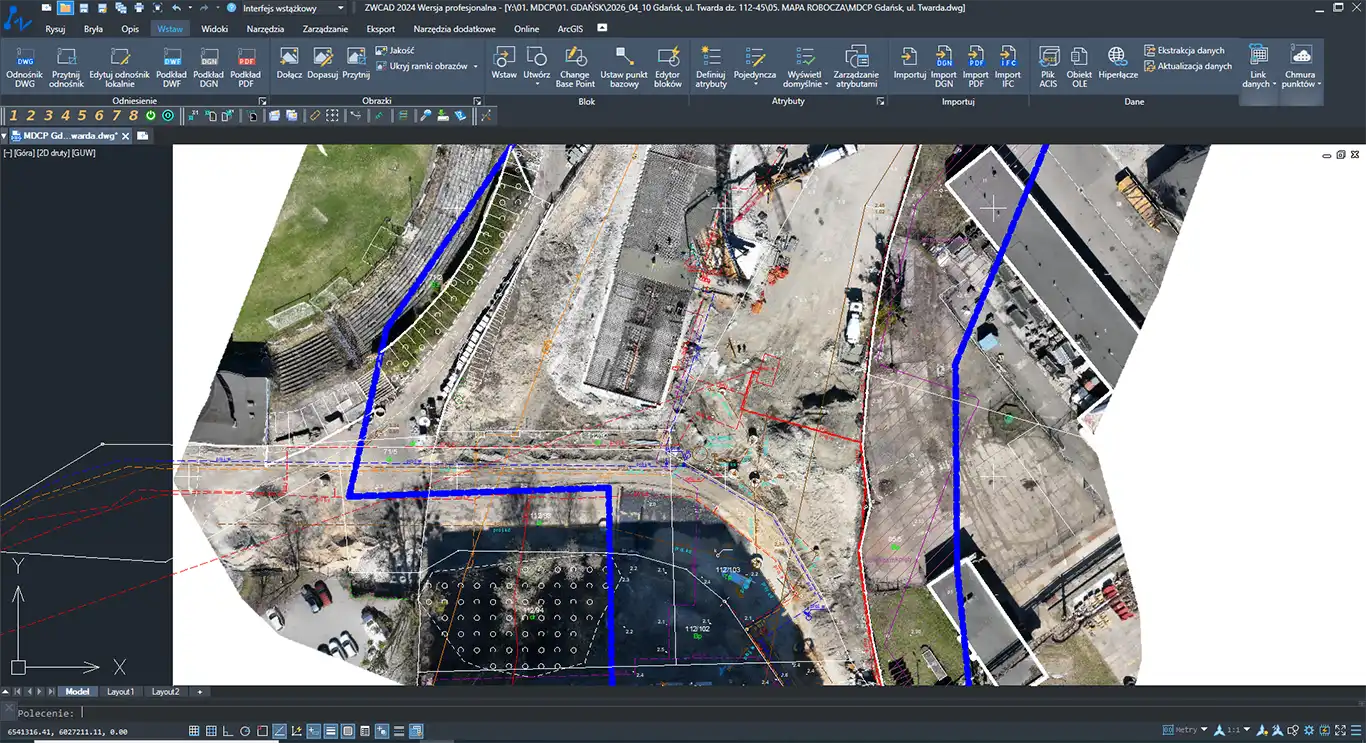

Sporządzana jest w różnych formatach cyfrowych — DWG, PDF, TIFF lub DXF.
Weryfikacja z projektantem
Weryfikujemy wraz z projektantem zamierzenie budowlane tak, aby na mapie do celów projektowych budynki nie były usytuowane w odległości mniejszej od 4 m lub inne obiekty budowlane w odległości mniejszej od 3 m. W razie konieczności wznawiamy znaki graniczne.
Skala mapy
Nasze mapy do celów projektowych są w skali dostosowanej do rodzaju i wielkości zamierzenia budowlanego, podczas gdy mapa zasadnicza jest najczęściej w skali 1:500 lub 1:1000.
Oznaczenia i legenda
Na naszych mapach stosujemy oznaczenia i symbole graficzne obiektów właściwych dla treści mapy zasadniczej. Gdy występują inne obiekty lub na specjalne życzenie projektantów, umieszczamy je z odpowiednią legendą.
Mapa od uprawnionego geodety
Mapa do celów projektowych musi być sporządzona przez uprawnionego geodetę na podstawie mapy zasadniczej oraz aktualnych pomiarów terenowych — w odróżnieniu od mapy do celów informacyjnych, którą wydaje starosta.
Co znajdziesz na naszej mapie do celów projektowych?
- Tytuł „Mapa do celów projektowych”
- Skalę, położenie obszaru opracowania, nazwę gminy, identyfikator i nazwę obrębu ewidencyjnego
- Nazwę wykonawcy prac geodezyjnych
- Identyfikator zgłoszenia prac geodezyjnych
- Imię i nazwisko osób sporządzających opracowanie oraz nr uprawnień zawodowych kierownika prac geodezyjnych
- Oznaczenie układu współrzędnych prostokątnych płaskich (w Gdańsku: „2000″) oraz układu wysokości (EVRF 2007-NH lub Kronsztadt 86)
- Określenie obszaru, który był przedmiotem aktualizacji
Nasz zespół w swojej historii sporządził setki wielohektarowych map do celów projektowych jak i tysiące małych map pod małe inwestycje. Zaufały nam wielkie biura projektowe jak i mali przedsiębiorcy.
Dlaczego EAST?
Jeżeli mapa do celów projektowych w Gdańsku, Gdyni, Sopocie, Pruszczu Gdańskim lub ich okolicach — to cały proces ze sprawdzonym geodetą. Jesteśmy firmą geodezyjną z ponad 15-letnim doświadczeniem na rynku geodezji w Trójmieście.
